Lavador de vahos y gases  (Ver plano)

Diseñado para trabajar con agua de mar como medio de enfriamiento en las siguientes alternativas:

a) Con agua de mar proveniente de la planta de agua de cola con temperatura máxima de 35 ºC, se logra una eficiencia de 80%

b) Con línea de agua de mar independiente, se logra una eficiencia de 95% (emisión cero de vahos a la atmósfera).

En ambos casos se reduce la emisión de olores hasta un 80%, dependiendo del estado de la materia prima.


Especificaciones

Lavador de vahos, capacidad de 33,000 CFM, para condensación de 7,000 Kgs/Hr de vapor de agua, proveniente de Secador Rotativo, con las siguientes características:

Con linea independiente de agua de mar:

Temperatura de ingreso de vahos    70ºC.
Temperatura de salida de los gases    40ºC.
Temperatura de ingreso de agua de mar   20 – 22 ºC
Temperatura de salida agua de mar   38ºC.
Requerido 350 m3/h de flujo de agua de mar.

Con agua proveniente de PAC:

Temperatura de ingreso de vahos   70ºC.
Temperatura de salida de los gases   50ºC.
Temperatura de ingreso de agua de mar   40ºC.
Temperatura de salida agua de mar   48ºC.
Requerido 800 m3/h de flujo de agua de mar de la PAC.

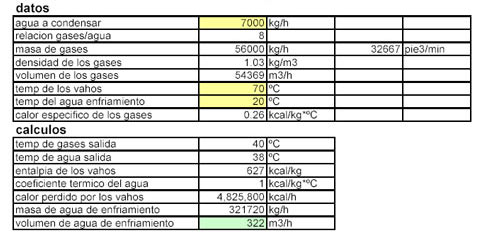

Ejemplo de cálculo de lavador de vahos con agua de mar

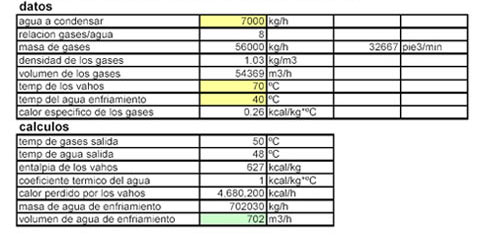

Ejemplo de cálculo de lavador de vahos con agua de la PAC
